Duktilne cevi za kanalizacijo

Novost

ZMU Avstrija

Predstavljamo vam najsodobnejšo in najbolj odporno zunanjo zaščito s cementnim ovojem po EN15542 za ekstremne pogoje.

Po standardu EN545 Aneks D je zaščita primerna za vse vrste agresivnosti zemljin in tudi za velike mehanske obremenitve, vsebnost kemikalij v zemljini ter tudi zaščito pred blodečimi tokovi.

Nameni uporabe:
Zemljine z velikim faktorjem agresivnosti in vsebnostjo kemikalij kot npr. deponije odpadkov
Na nedostopnih gornatih pobočjih za polaganje brez peščene posteljice (zasutje z izkopnim materialom)
Velike mehanske obremenitve kot npr. pristanišča + Blodeči tokovi kot npr. železnice
Polaganje brez razkopa

Dobavljivo v vseh vrstah spojev:
razstavljiv sidrni spoj VRS-T®
razstavljiv standardni spoj TYT
sidrni (ne razstavljiv) standardni spoj TYT Sit Plus.

Vsi naši proizvodi so proizvedeni v EU in ustrezajo standardu EN 545 + EN 598, imajo pridobljen CE certifikat in ustrezajo direktivi 2014/24/EU o poreklu materiala.

V sistemih za odvajanje odpadnih voda ni pomembna samo zanesljivost cevi, temveč tudi vzdržljivost uporabljenega materiala. Cevni sistem podjetja Tiroler Rohre GmbH izpolnjuje zahteve glede varnosti, hitre in stroškovno učinkovite namestitve ter trajnosti.

Razstavljiv sidrni spoj VRS^®-T

Izjemna stabilnost pri visokih notranjih pritiskih in zunanjih obremenitvah
Obratovalni tlaki do 110 barov
Na spoju se lahko lomi do kota 5° (prihraniki pri spojnih / fazonskih kosih)
Ni potrebnih betonskih potisnih blokov
Hitra in enostavna montaža v vseh vremenskih pogojih
Obsežni asortima spojnih / fazonskih kosov
Ves asortima na zalogi za hitre dobave na gradbišče (Slovenija / Avstrija)
Peščena posteljica pogosto ni potrebna

Primeri uporabe:

V urbanem okolju kjer si želimo veliko varnost in dolgo življensko dobo
Na strmih pobčjih kjer klasični spoj ne zdrži sil gravitacije
Na mestih kjer je večja verjetnost nestabilnega terena kot naprimer posedanje ali plaz
Polaganje brez razkopa (trenchless technology)
Obešanje cevovoda kot npr. mostovi, industrijski objekti

Montaža razstavljivega spoja VRS-T ^® je zelo preprosta in jo nekateri primerjajo kot sestavljanje Lego kock.

Zaščite duktilnih cevi za kanalizacijo

PUR Longlife

Pur Longlife: 200g Zn + 120μm poliuretana
Pur Longlife Zn/Al: 400g Zn/Al + 120μm poliuretana

Primeri uporabe:

Ta tip zaščite duktilnih cevi je primeren za večino primerov. Če obstajajo posebni pogoji kot npr. blodeči tokovi, kemikalije oz. zelo nizka PH vrednost, možnosti zmrzali itd. je potrebno izbrati alternativno zaščito.
Za tehnični informaciej nas pokličite ali pišite.

ZMU Avstrija

200g Zn + 5mm cementnega ovoja

Primeri uporabe:

Zemljine z velikim faktorjem agresivnosti in vsebnostjo kemikalij kot npr. deponije odpadkov
Na nedostopnih gornatih pobočjih za polaganje brez peščene posteljice (zasutje z izkopnim materialom)
Velike mehanske obremenitve kot npr. pristanišča
Polaganje brez razkopa (trenchless installation)

PUR-TOP

PUR-TOP: 200g Zn + 400μm poliuretan + PE ovoj

Primeri uporabe:

Pri vplivu blodečih tokov (npr. bližina železnice, električnih daljnovodov, večjih ozemljitev) v kombinaciji s plastičnimi zatiči za VRS-T spoj ter dodatnimi PE rokavi za spoj.
Za več informacij nas prosim pokličite ali pišite.

WKG

WKG zunanja namestitev s kovinsko prevleko (npr. mostovi)
WKG zakopana namestitev s PE-HD prevleko

Primeri uporabe:

Ta tip zaščite je primeren, kjer se pojavi možnost zmrzali vode v cevi. Dodatno ga je možno izvesti z grelnimi nitmi.
Info: kadar voda zmrzne, se njen volumen poveča za cca. 9%, kar privede do loma / poškodbe duktilne cevi.
Za več informacij nas prosim pokličite ali pišite.

Predvidena življenjska doba

Predvidena življenjska doba duktilnih cevi s klasično zaščito PUR Longlife, je odvisna od mnogih dejavnikov, na splošno pa se le ta giblje v povprečju minimalno 75 let. Cevi z zunanjo zaščito ZMU Avstrija pa lahko v nekaterih primerih dosežejo tudi 140 let.
Vse serijsko proizvedene cevi z razstavljivim sidrnim spojem VRS-T so delane po standardu K9/K10 kar pomeni, da je debelina duktilnega železa večja, kar posledično pomeni tudi daljšo življensko dobo cevovoda.

Primerjalna tabela TRM starega K-razreda (EN545:2006) in novejšega C-razreda (EN545:2011) - primerjava duktilnih cevi z debelejšo steno duktila.

Dimenzija	Nižji C razred	Višji C razred (K9)
DN80	C 50 3,6 mm	C 100 4,7 mm
DN100	C 50 3,6 mm	C 100 4,7 mm
DN125	C 50 3,5 mm	C 64 4,8 mm
DN150	C 50 3,7 mm	C 64 4,7 mm
DN200	C 50 3,9 mm	C 64 5,0 mm
DN300	C 40 4,6 mm	C 64 5,7 mm
DN400	C 30 4,8 mm	C 64 6,4 mm

Katalogi

Prenesi katalog

Kako pravilno odrezati cev in namestiti varovalni obroč VRS-T

V primeru ko na duktilni cevi odrežete cev tako, da izgubite navarjen obroč, ki ščiti proti izvlekti, se uporabi patentiran t.i. varovalni obroč. Kako ga pravilno namestiti, si poglejte video.

Tehnične podrobnosti duktilnih cevi in spojnih elementov / fazonov z VRS^®-T Spoj DN 80 - 600

Duktilne cevi

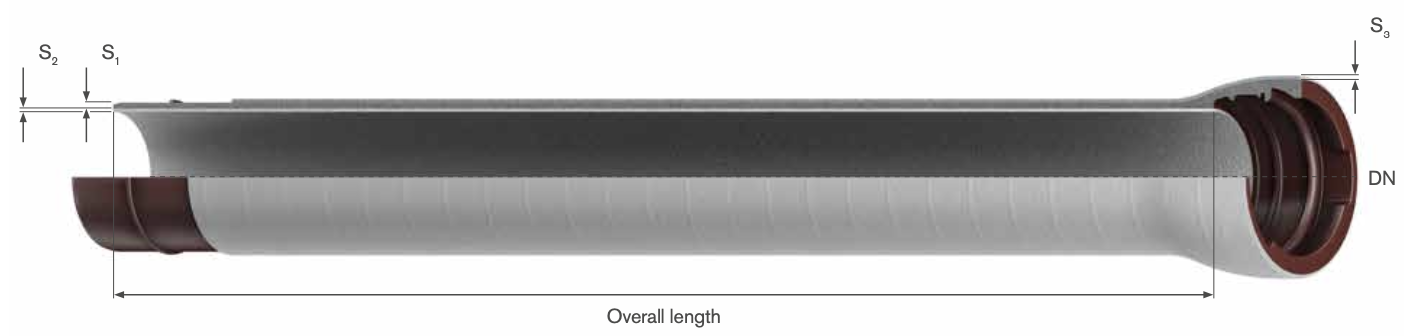

Screenshot 2024 09 23 at 12.25.44

DN	Wastewater	Dimensions [mm]			Weight per meter of pipe [kg]		Weight per pipe [kg]
DN	K class	s₁ Cast iron	s₂ ZMA	s₃ ZMU	Pipe 5 m	Pipe 5 m ZMU	Pipe 5 m	Pipe 5 m ZMU
80	K 8	4.7	4	5	16.3	20.0	81.6	100.1
100	K 8	4.7	4	5	20.0	24.5	100.0	122.3
125	K 8	4.7	4	5	25.6	31.1	128.2	155.3
150	K 8	4.7	4	5	31.5	37.9	157.3	189.4
200	K 8	4.7	4	5	39.5	47.9	197.6	239.6
250	K 8	4.7	4	5	49.4	59.8	247.2	299.1
300	K 8	4.8	4	5	62.4	74.7	311.9	373.7
400	K 8	5.2	5	5	95.7	112.1	478.7	560.3
500	K 8	6.2	5	5	131.0	151.3	654.8	756.3
600	K 8	6.9	5	5	166.9	191.2	834.4	955.8

DN	K class	Number of locks or set of locks	Perm. Tensile force [kN] according to DVGW-GW 320-1	Perm. Tensile forces [kN] acc. to TRM	Max. bending [°]	Min. radius [m]
80	K 8	2	70	115	5	57
100	K 8	2	100	150	5	57
125	K 8	2	140	225	5	57
150	K 8	2	165	240	5	57
200	K 8	2	230	350	4	72
250	K 8	3	308	375	4	72
300	K 8	4	380	380	4	72
400	K 8	4	558	650	3	95
500	K 8	4	860	860	3	95
600	K 8	9	1,200	1,525	2	143

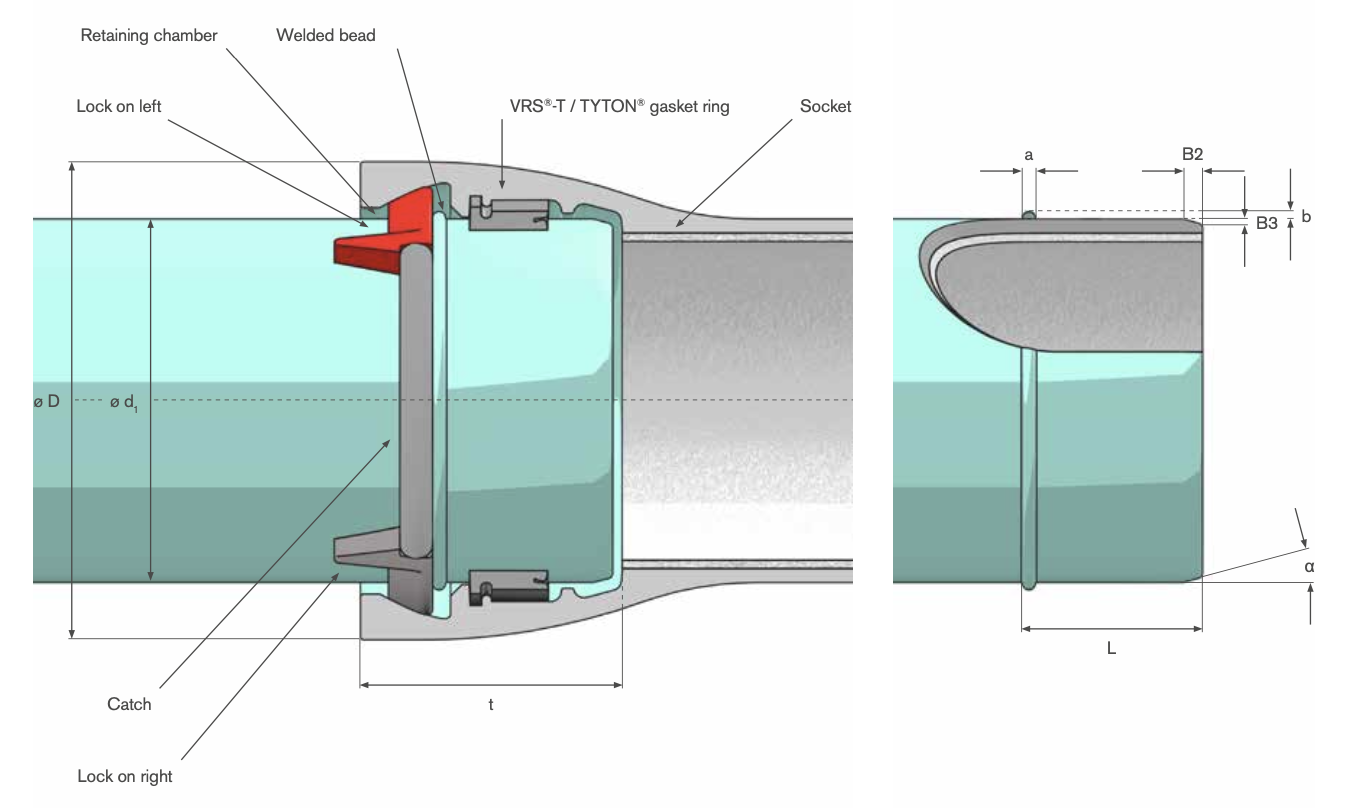

Screenshot 2024 09 23 at 12.31.05

DN	Spigot diameter		Socket diameter (D)	Insertion depth (t)	Welded bead			Bevel
DN	d1	Deviations	Socket diameter (D)	Insertion depth (t)	L	a	b	B2	B3	α
80	98	+1.0 \| -2.7	156	127	86 ±4	8 ±2	5 ±0.5 \| -1	8–10	3–4	10
100	118	+1.0 \| -2.8	177	135	91 ±4	8 ±2	5 ±0.5 \| -1
125	144	+1.0 \| -2.8	206	143	96 ±4	8 ±2	5 ±0.5 \| -1
150	170	+1.0 \| -2.9	232	150	101 ±4	8 ±2	5 ±0.5 \| -1
200	222	+1.0 \| -3.0	292	160	106 ±4	9 ±2	5.5 ±0.5 \| -1
250	274	+1.0 \| -3.1	352	165	106 ±4	9 ±2	5.5 ±0.5 \| -1
300	326	+1.0 \| -3.3	410	170	106 ±4	9 ±2	5.5 ±0.5 \| -1
400	429	+1.0 \| -3.5	521	190	115 ±5	10 ±2	6 ±0.5 \| -1
500	532	+1.0 \| -3.8	630	200	120 ±5	10 ±2	6 ±0.5 \| -1
600	635	+1.0 \| -4.0	732	175	116 ±4 \| -2	9 ±1	6 ±0.5 \| -1	8–10	3–4	15

KAS 45°

45° pipe-connection fitting with TYTON® socket

DN1	DN2	Article no.	Dimensions [mm]	Mass [kg]	Accessories
			A	B	L
200	150	106080599	240	145	180	14.2	Frame gasket and cutting template
250-300	150	106080600	240	150	180	14.0
400-500	150	106080601	240	155	180	13.8
250	200	106080603	310	195	220	19.25
300	200	106080606	310	200	220	19.15
400-500	200	106080602	310	205	220	19.2
600	150	106080604	240	160	180	13.05
600	200	106080605	310	210	220	18.9

a according to EN 598 | DIN 28 603 | factory standards

MMC 45°

45° pipe branch with TYTON® socket

DN1	DN2	Article no.	Dimensions [mm]	Mass [kg]
			L1	L2	z
150	150	106025497	315	290	245	39
200	200	106025498	450	370	340	65

a according to EN 598 | DIN 28 603 | factory standards

KPS

Pipe-cleaning fitting

DN	Article no.	Dimensions [mm]	Mass [kg]	Accessories	Bolts
		A	B
200	106080608	500	145	10.97	Frame gasket and cutting template
250–300	106080609	500	150	10.9
400–500	106080610	500	155	10.05
600	106080611	500	160	8.87

a according to EN 598 | factory standards

b For gravity pipes, with additional clamp for pump lines up to 6-bar operating pressure

EU

VRS®-T EU Fitting

Dimensions and Mass Table

DN	Dimensions [mm]^a		Article no.						Mass [kg]
DN	L	z	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100
80	130	90	106080020				106080021	106080022	9.7				12.5	15.2
100	130	90	106080023		106080024		106080025	106080026	12.0		12.7		16.2	20.0
125	135	95	106080027		106080028		106080029	106080030	16.0		18.2		23.4	26.4
150	135	95	106080031		106080032		106080033	106080034	20.9		22.1		32.5	32.5
200	140	100	106089035	106089036	106089037	106089038	106089039	106089040	28.0	30.6	29.0	37.0	50.0	56.6
250	145	105	106089041	106089042	106089043	106089044	106089045	106089046	39.8	45.0	47.0	50.0	66.2	95.0
300	150	110	106089047	106089048	106089049	106089050	106089051	106089700	52.0	52.0	53.0	68.0	100.0	120.0¹
400	160	120	106080812	106080813	106080814	106080815	106080816	-	84.5	89.0	95.0	137.0	188.0	-
500	170	130	106080837	106080838	106080839	106080840	106080810	-	130.0	141.0	165.0	178.0¹	241.5	-
600	180	140	106026119	106025457	106028346	106024611	-	-	104.0	104.0	104.0	184.0¹	-	-

^a According to EN 545 | B 2597 | EN 1092-2 | factory standards

¹ Note the PFA of the VRS-T joint.

F

VRS®-T F Fitting

DN	Dimensions [mm]^a	Article no.						Mass [kg]
DN	L	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100
80	350	106080052				106070003	106080054	7.6				10.4	12.4
100	360	106080055		106080056		106080057	106080058	9.8		10.9		15.5	17.9
125	370	106080059		106080060		106080061	106080062	14.1		16.7		22.5	26.2
150	380	106080063		106080064		106080065	106080066	19.6		23.1		32.5	36.0
200	400	106089067	106089068	106089069	106089070	106089071	106089072	28.5	29.4	24.5	29.3	51.5	57.5
250	420	106089073	106089074	106080075	106080076	106080077	-	37.0	42.5	36.0	55.7	70.5	-
300	440	106089078	106089079	106089080	106089081	-	-	46.5	58.3	47.5	62.0	-	-
400	480	106080817	106080818	106080819	-	-	-	74.5	79.5	84.0	-	-	-
500	520	106070258	106028407	106070307	-	-	-	146.0	146.0	155.0	-	-	-
600	560	106026118	106028008	106028347	-	-	-	135.0	135.0	-	-	-	-

^a According to EN 545 | B 2597 | EN 1092-2 | factory standards

GDR (vmesni kos)

VRS®-T GDR Fitting

DN	Article no.	Dimensions [mm]^a L	PFA [bar]	Mass [kg]
80	106089083	400	100	6.5
100	106089085	400	100	9.5
125	106089088	400	100	12.1
150	106089090	400	100	15.3
200	106089092	400	100	22.8
80	106089084	800	100	13.9
100	106080086	800	100	18.5
125	106080087	800	100	20.5
150	106080089	800	100	32.5
200	106080091	800	100	43.6
250	106080260	800	100	55.5
300	106080261	800	100	84.0
400	106080255	800	40	79.0
400	106080258	800	63	105.0
500	106080256	800	30	104.0
500	106000319	800	50	150.0
600^c	106000195	1000	32	1,118.4

^a According to factory standards | B 2597

^b Internal lining: cement-mortar lining according to ÖNORM B 2562

^c Special component, length K9 1000 mm

U (kratki)

VRS®-T U Fitting short

DN	Article no.	Dimensions [mm]^a		PFA [bar]	Mass [kg]
		L	B
80	106080650	161	415	100	12.5
100	106080651	160	430	100	17.0
125	106080652	174	460	100	22.5
150	106080653	180	480	100	30.5
200	106080654	180	500	100	42.5
250	106080655	190	520	100	65.0
300	106089656	200	540	85¹	96.0
400^b	106080174	340	720	63	175.0
500^b	106081175	390	720	50	258.3

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

^b High pressure socket

U (dolgi)

VRS®-T U Fitting long

DN	Article no.	Dimensions [mm]^a		PFA [bar]	Mass [kg]
		L	B
150	106080846	600	900	100	46.0
200	106080847	580	900	100	78.0
250	106080848	570	900	100	110.0

^a According to factory standards | B 2597

MK 11°

VRS®-T MK Fitting 11°

DN	Article no.	Dimensions [mm]^a		PFA [bar]	Mass [kg]
		L	L1
80	106080099	185	40	100	8.5
100	106080103	195	40	100	11.8
125	106080107	215	50	100	16.0
150	106089111	230	55	100	20.5
200	106089115	255	65	100	33.5
250	106089119	275	75	100	55.0
300	106089123	300	85	85¹	80.0
400	106080822	420	110	63	138.8
500	106080804	460	130	50	222.0
600	106017328	459	157	50	216.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MK 22°

VRS®-T MK Fitting 22°

DN	Article no.	Dimensions [mm]^a		PFA [bar]	Mass [kg]
		L	L1
80	106080099	185	40	100	8.5
100	106080103	195	40	100	11.8
125	106080107	215	50	100	16.0
150	106089111	230	55	100	20.5
200	106089115	255	65	100	33.5
250	106089119	275	75	100	55.0
300	106089123	300	85	85¹	80.0
400	106080822	420	110	63	138.8
500	106080804	460	130	50	222.0
600	106017328	459	157	50	216.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MK 30°

VRS®-T MK Fitting 30°

DN	Article no.	Dimensions [mm]^a		PFA [bar]	Mass [kg]
		L	L1
80	106080100	190	45	100	8.5
100	106080104	205	50	100	12.1
125	106080108	220	55	100	16.2
150	106089112	240	65	100	21.8
200	106089116	270	80	100	35.5
250	106089120	295	95	100	55.8
300	106089124	320	110	85¹	84.0
400	106080823	450	140	63	135.0
500	106080805	495	170	50	224.0
600	106017331	501	199	50	264.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MK 45°

VRS®-T MK Fitting 45°

DN	Article no.	Dimensions [mm]^a		PFA [bar]	Mass [kg]
		L	L1
80	106080101	200	55	100	9.0
100	106080105	220	65	100	12.6
125	106080109	240	75	100	17.5
150	106089113	260	85	100	23.8
200	106089117	300	110	100	38.0
250	106089121	335	130	100	64.0
300	106089125	365	150	85¹	86.0
400	106080850	505	195	63	162.5
500	106080851	567	245	50	258.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MMK 11°

VRS®-T MMK Fitting 11°

DN	Article no.	Dimensions [mm]^a L	PFA [bar]	Mass [kg]
80	106080186	300	100	10.0
100	106080190	300	100	14.3
125	106080194	350	100	20.2
150	106089198	350	100	22.5
200	106089202	400	100	36.8
250	106089206	500	100	53.0
300	106089210	550	85¹	69.4
400	106080831	650	30	116.0
500	106025095	750	30	170.0
600	106026120	850	32	127.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MMK 22°

VRS®-T MMK Fitting 22°

DN	Article no.	Dimensions [mm]^a L	PFA [bar]	Mass [kg]
80	106080187	400	100	11.3
100	106080191	400	100	14.6
125	106080195	500	100	20.8
150	106089199	500	100	23.6
200	106089203	600	100	38.6
250	106089207	750	100	56.7
300	106089211	850	85¹	75.6
400	106080832	1100	30	125.5
500	106029152	1300	30	197.8
600	106026121	1500	32	141.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MMK 30°

VRS®-T MMK Fitting 30°

DN	Article no.	Dimensions [mm]^a L	PFA [bar]	Mass [kg]
80	106080188	45	100	10.3
100	106080192	50	100	14.8
125	106080196	55	100	21.0
150	106089200	65	100	24.3
200	106089204	80	100	41.3
250	106089208	95	100	57.0
300	106089212	110	85¹	77.8
400	106080833	140	30	137.0
500	106025362	170	30	205.0
600	106026122	200	32	225.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MMK 45°

VRS®-T MMK Fitting 45°

DN	Article no.	Dimensions [mm]^a L	PFA [bar]	Mass [kg]
80	106080189	55	100	11.4
100	106089193	65	100	14.5
125	106080197	75	100	22.0
150	106089201	85	100	25.8
200	106089205	110	100	41.3
250	106089209	130	100	64.6
300	106089213	150	85¹	84.5
400	106080834	195	30	149.5
500	106029150	240	30	234.0
600	106026141	285	32	268.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MMQ 90°

VRS®-T MMQ Fitting 90°

DN	Article no.	Dimensions [mm]^a L	PFA [bar]	Mass [kg]
80	106080214	100	100	11.3
100	106080215	120	100	16.7
125	106080216	145	100	24.8
150	106089217	170	100	30.5
200	106089218	220	100	53.4
250	106089219	270	100	78.0
300	106089220	320	85¹	89.0
400	106029194	430	30	180.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MB

VRS®-T MB Fitting

DN 1	DN 2	Article no.	Dimensions [mm]^a L	L1	PFA [bar]	Mass [kg]
80	80	106080677	322	85	100	20.0
100	80	106080678	351	95	100	24.0
125	80	106080679	393	112.5	100	31.0
150	80	106080680	434	128	100	39.0
200	80	106080681	511	157.5	100	58.0
250	80	106080682	460	117.5	100	68.0
300	80	106080683	466	117.5	85¹	93.0
400^b	80	106081097	680	220	63	184.0
400^b	150	106081229	680	220	63	200.0
400^b	300	106081230	680	220	63	211.5
500^b	150	106081177	740	230	50	253.0
500^b	300	106081178	740	230	50	275.0
600^b	200	106080990	668	218	55	268.0

^a According to EN 545 | B 2597 | factory standards

^b High pressure socket

¹ PFA 100 possible after consultation with our application engineering department.

MMB

VRS®-T MMB Fitting

DN 1	DN 2	Article no.	Dimensions [mm]^a L	H	PFA [bar]	Mass [kg]
80	80	106080159	170	85	100	16.9
100	80	106080160	170	95	100	20.2
100	100	106080161	190	95	100	23.2
125	80	106080162	170	105	100	25.4
125	100	106080163	195	110	100	27.2
125	125	106080164	225	110	100	31.3
150	80	106080165	170	120	100	32.7
150	100	106080166	195	120	100	36.3
150	125	106080167	255	125	100	41.0
150	150	106089168	255	125	100	39.8
200	80	106089169	175	145	100	47.6
200	100	106089170	200	145	100	47.5
200	125	106080171	255	145	100	58.0
200	150	106089172	255	150	100	54.2
200	200	106089173	315	155	100	63.4
250	80	106089174	180	170	100	72.0
250	100	106089175	200	170	100	62.4
250	125	106089176	230	175	100	72.0
250	150	106089177	260	175	100	75.0
250	200	106089178	315	180	100	77.0
250	250	106089179	375	190	100	89.0
300	80	106089180	180	195	85¹	97.0
300	100	106089181	205	195	85¹	82.0
300	150	106089182	260	200	85¹	87.2
300	200	106089183	320	205	85¹	95.8
300	250	106089184	375	210	85¹	109.0
300	300	106089185	435	220	85¹	140.0
400	400	106025626	560	280	30	170.0
500	500	106089701	680	350	30	427.0

^a According to EN 545 | B 2597 | factory standards

¹ PFA 100 possible after consultation with our application engineering department.

MMA

VRS®-T MMA Fitting

DN 1	DN 2	Dimensions [mm]^a		Article no.				Mass [kg]
DN 1	DN 2	L	B	PN 10	PN 16	PN 25	PN 40	PN 10	PN 16	PN 25	PN 40
80	50	170	160	106080126				15.2
80	80	170	165	106080127				16.0
100	50	170	170	106080128				19.4
100	80	170	175	106080129				20.0
100	100	190	180	106080130		-	-	22.3		-	-
125	80	170	190	106080131				25.8
125	100	195	195	106080132		-	-	27.5		-	-
125	125	225	200	106070194		-	-	28.0		-	-
150	80	170	205	106089134				30.6
150	100	195	210	106089135		-	-	33.0		-	-
150	150	255	220	106089137		-	-	39.6		-	-
200	80	175	235	106089138				45.4
200	100	200	240	106089139		-	-	46.8		-	-
200	150	255	250	106089141		-	-	51.6		-	-
200	200	315	260	106089143		-	-	57.0		-	-
250	80	180	265	106089144				62.0
250	100	200	270	106089145		-	-	57.5		-	-
250	150	260	280	106089146		-	-	70.0		-	-
250	200	315	290	106070130	106089148	-	-	76.0	76.0	-	-
250	250	375	300	106089149	-	-	-	85.0	-	-	-
300	80	180	295	106089151				76.6
300	100	205	300	106089152		106080811		81.2		82.6
300	150	260	310	106089153		106070199	-	80.0		81.0	-
300	200	320	320	106070200	-	-	-	94.4	-	-	-
300	300	435	340	106089157	106089158	-	-	111.8	111.8	-	-
400	150	270	370	106080824		‭106080825	‭106080826‬	147.0		152.0	145.5
400	200	325	380	106080827	106080828	106080829	-	164.0	164.0	170	-
400	300	440	400	106080830	-	-	-	170.0	-	-	-
400	400	560	420	106021934	106026835	106026836	-	207.0	249.0	249.0	-
500	200	330	440	106028212	104175201	106026065	-	140.0	140.0	130.0	-
500	300	450	460	106028213	106029897	-	-	205.0	205.0	-	-
500	400	565	480	106028007	-	-	-	198.0	-	-	-
500	500	580	500	106025495	106027032	-	106026421	315.0	357.0	-	345.0
600	150	570	490	106028214		-	-	230.0		-	-
600	200	340	500	106028215	-	106028661	-	240.0	-	240.0	-
600	300	570	520	-	106028713	-	-	-	266.0	-	-
600	400	570	540	106028217	-	-	-	310.0	-	-	-
600	600	800	580	106026145	106028131	-	-	376.5	393.0	-	-

MMR

VRS®-T MMR Fitting

DN 1	DN 2	Article no.	Dimensions [mm]^a	PFA [bar]	Mass [kg]
100	80	106080221	90	100	11.9
125	80	106080222	140	100	16.0
125	100	106080223	100	100	17.2
150	80	106080224	190	100	19.0
150	100	106080225	150	100	21.0
150	125	106080226	100	100	20.8
200	100	106080227	250	100	29.6
200	150	106080228	150	100	30.0
250	150	106080229	250	100	44.2
250	200	106080230	150	100	45.8
300	150	106080231	350	85¹	53.0
300	200	106080232	250	85¹	59.0
300	250	106080233	150	85¹	62.8
400^b	300	106081227	260	63	130.0
500^b	400	106081228	260	50	205.0
^a according to EN 545 \| B 2597 \| factory standards ¹ PFA 100 possible after consultation with our application engineering department. ^b high pressure socket

A 2"

VRS®-T A 2" Fitting

DN	Article no.	Dimensions [mm]^a	PFA [bar]	Mass [kg]
80	106080001	L: 305, L2: 215	100	10.5
100	106080002	L: 315, L2: 225	100	14.0
125	106080003	L: 325, L2: 235	100	18.0
150	106080004	L: 340, L2: 250	100	23.6
200	106080005	L: 355, L2: 265	100	35.0
250	106080006	L: 370, L2: 275	100	53.0
300	106080007	L: 380, L2: 285	85¹	72.0
^a according to factory standards \| B 2597 ¹ PFA 100 possible after consultation with our application engineering department.

P 2"

VRS®-T P 2" Fitting

DN	Article no.	Dimensions [mm]^a	ød	PFA [bar]	Mass [kg]
80	106080234	L1: 86, L: 170	M 12	100	3.6
100	106080235	L1: 91, L: 175	M 12	100	4.6
125	106080236	L1: 96, L: 195	M 16	100	6.7
150	106080237	L1: 101, L: 200	M 16	100	9.0
200	106080238	L1: 106, L: 210	M 16	100	14.3
250	106080239	L1: 106, L: 250	M 20	100	27.5
300	106080240	L1: 106, L: 300	M 20	100	49.5
80	106080241	Socket plug with 2.5" internal thread			3.6
^a according to factory standards \| B 2597

P EN

VRS®-T P EN Fitting

DN	Dimensions [mm]^a				Article no.				Mass [kg]
DN	B	C	H	B1	PN 10	PN 16	PN 25	PN 40	PN 10	PN 16	PN 25	PN 40
80	165	145	110	180	106080008				16.6
100	180	158	125	200	106080010		-		21.7		-	-
^a according to EN 545 \| B 2597 \| EN 1092-2 \| factory standards

Duktilne cevi za kanalizacijo

ZMU Avstrija

Razstavljiv sidrni spoj VRS®-T

Primeri uporabe:

Zaščite duktilnih cevi za kanalizacijo

PUR Longlife

ZMU Avstrija

PUR-TOP

WKG

Predvidena življenjska doba

Katalogi

Kako pravilno odrezati cev in namestiti varovalni obroč VRS-T

Tehnične podrobnosti duktilnih cevi in spojnih elementov / fazonov z VRS®-T Spoj DN 80 - 600

Duktilne cevi

KAS 45°

MMC 45°

KPS

EU

Dimensions and Mass Table

F

GDR (vmesni kos)

U (kratki)

U (dolgi)

MK 11°

MK 22°

MK 30°

MK 45°

MMK 11°

MMK 22°

MMK 30°

MMK 45°

MMQ 90°

MB

MMB

MMA

MMR

A 2"

P 2"

P EN

Razstavljiv sidrni spoj VRS^®-T

Tehnične podrobnosti duktilnih cevi in spojnih elementov / fazonov z VRS^®-T Spoj DN 80 - 600
